| Jumbo
5 bis 84
Kompakte, betriebssichere
Tauchmotorpumpen von 0,59 bis 9,4 kW für abrasives Schmutzwasser
zur Baustellenentwässerung und im Katastropheneinsatz.

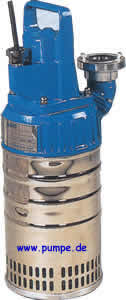

| Die
kompakten Schmutzwasser- Tauchmotorpumpen der Baureihe JUMBO wurden
speziell als Baupumpen entwickelt.
Der
Anwendungsbereich für den praktischen Betrieb ist außerordentlich
breit. Er reicht vom Leerpumpen überfluteter Keller, über
den gesamten Baustellenbereich, zum Trockenhalten von U- Bahn- Schächten,
sowie von der Förderung von Brauchwasser für Industrie-
und Landwirtschaft, zur Notversorgung bei Katstropheneinsätzen,
bis hin zum Einsatz als Dock- und Schleusenpumpen in der Schiffahrt.
Für
den Einsatz in aggressiven See-, Brack- und Industrieabwässern
können diese Pumpen mit einem kathodischen Schutz ausgerüstet
werden.
Mediumtemperatur:
40° C, kurzfristig bis 80° C.
Motor:
Drehstrom- Asynchronmotor 380 V 3, 50 Hz, 2polig (2900 min^-1),
Isolationsklasse F= 155° C, Schutzart IP 68.
Motorkühlung
durch offenes Mantelstrom- Kühlsystem mit robustem, durch
Sicken versteiften Kühlmantel. |
Lagerung
der Motorwelle in dauergeschmierten und wartungsfreien Wälzlagern.
Wellenabdichtung:
motorseitig Hartkohle/Chromstahl- und mediumseitig Siliciumkarbid-
Gleitringdichtung, drehrichtungs- unabhängig und temperaturschockfest.
Temperaturüberwachung:
TCS- Thermo- Control- System mit Thermowächter in der Motorwicklung
zur Warnung und Abschaltung bei Übertemperatur des Motors.
Werkstoffe:
| Motorgehäuse
: |
Alu-
Guss |
| Diffusor: |
Alu-
Guss, gummiert |
| Motorwelle: |
nichtrostender
Stahl |
| Laufrad: |
verschleißfester
Guss, gehärtet |
| Sieb: |
Stahl,
verzinkt |
| Schrauben
und Muttern: |
nichtrostender
Stahl |
| Gummierung: |
NBR |
|
| |
|
 |
| Technische
Daten |
Druckanschluss
|
Motor-
leistung P1 kW |
Motor-leistung
P2 kW |
Drehzahl
min^-1 |
Betriebs-spannung
V |
Nenn-strom
A |
Kabel |
Gewicht |
| JUMBO
5 W |
STORZ
C |
0,59 |
0,48 |
2750 |
230 |
2,9 |
Schuko |
9,5
kg |
| JUMBO
12 W |
STORZ
C |
1,2 |
0,9 |
2750 |
230 |
5,2 |
Schuko |
16
kg |
| JUMBO
12 D |
STORZ
C |
1,25 |
1,0 |
2800 |
400 |
2,3 |
CEE
16 |
16
kg |
| JUMBO
14 W |
STORZ
C |
1,7 |
1,3 |
2900 |
220 |
7,3 |
Schuko |
23
kg |
| JUMBO
14 D |
STORZ
C |
1,7 |
1,4 |
2900 |
380 |
2,8 |
CEE
16 |
23
kg |
| JUMBO
24 W |
STORZ
B |
2,3 |
1,7 |
2900 |
220 |
10,5 |
Schuko |
32
kg |
| JUMBO
24 ND |
STORZ
B |
3,0 |
2,2 |
2900 |
380 |
5,5 |
CEE
16 |
32
kg |
| JUMBO
24 HD |
STORZ
B |
3,0 |
2,2 |
2900 |
380 |
5,5 |
CEE
16 |
32
kg |
| JUMBO
44 ND |
STORZ
B |
5,0 |
4,2 |
2900 |
380 |
8,7 |
CEE
16 |
41
kg |
| JUMBO
54 ND |
STORZ
A |
6,8 |
5,8 |
2900 |
380 |
12 |
CEE
16 |
75
kg |
| JUMBO
54 HD |
STORZ
B |
6,8
|
5,8
|
2900 |
380 |
12 |
CEE
16 |
75
kg |
| JUMBO
54 LD |
STORZ
A |
6,8 |
5,8 |
2900 |
380 |
12 |
CEE
16 |
75
kg |
| JUMBO
84 ND |
STORZ
A |
11,0 |
9,4 |
2900 |
380 |
18 |
CEE
32 |
77
kg |
| JUMBO
84 HD |
STORZ
B |
11,0 |
9,4 |
2900 |
380 |
18 |
CEE
32 |
82
kg |
| JUMBO
84 LD |
STORZ
F |
11,0 |
9,4 |
2900 |
380 |
18 |
CEE
32 |
77
kg |
| Förderhöhe
H in m
Förderhöhe
H in (bar) |
2
(0,2) |
5
(0,5) |
10
(1,0) |
15
(1,5) |
20
(2,0) |
25
(2,5) |
30
(3,0) |
40
(4,0) |
50
(5,0) |
60
(6,0) |
| Förderstrom
Q in m^3/h |
|
|
|
|
|
|
|
|
|
|
|
JUMBO
5 W |
15 |
11 |
3 |
|
|
|
|
|
|
|
|
JUMBO
12 W |
25 |
22 |
16 |
3 |
|
|
|
|
|
|
|
JUMBO
12 D |
29 |
25 |
18 |
4 |
|
|
|
|
|
|
|
JUMBO
14 W |
38 |
30 |
18 |
4 |
|
|
|
|
|
|
|
JUMBO
14 D |
40 |
33 |
21 |
5 |
|
|
|
|
|
|
|
JUMBO
24 W |
44 |
36 |
23 |
6 |
|
|
|
|
|
|
|
JUMBO
24 ND |
65 |
55 |
37 |
18 |
|
|
|
|
|
|
|
JUMBO
24 HD |
47 |
42 |
33 |
24 |
12 |
|
|
|
|
|
|
JUMBO
44 ND |
83 |
75 |
62 |
44 |
24 |
|
|
|
|
|
|
JUMBO
54 ND |
120 |
115 |
105 |
86 |
|
|
|
|
|
|
|
JUMBO
54 HD |
65 |
62 |
58 |
55 |
46 |
40 |
30 |
10 |
|
|
|
JUMBO
54 LD |
155 |
135 |
92 |
40 |
|
|
|
|
|
|
|
JUMBO
84 ND |
130 |
127 |
122 |
116 |
103 |
88 |
68 |
|
|
|
|
JUMBO
84 HD |
|
|
52 |
50 |
48 |
46 |
42 |
35 |
22 |
8 |
|
JUMBO
84 LD |
220 |
200 |
168 |
132 |
92 |
43 |
|
|
|
|
Anmerkungen:
- P1 = die
dem Netz entnommene Wirkleistung; P2 = die vom Motor abgegebene Wellenleistung

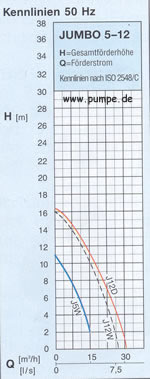

- H = Gesamtförderhöhe;
Q = Förderstrom; Kennlinien nach ISO 2548/C
|
